Für Widerstände R von 1 bis 10 soll eine Netztafel für das
OHMsche Gesetz aufgestellt werden.
Für die Spannungswerte
10, 20, 30 und 40 V
sind die Stromstärken I graphisch zu ermitteln.
Lösung:

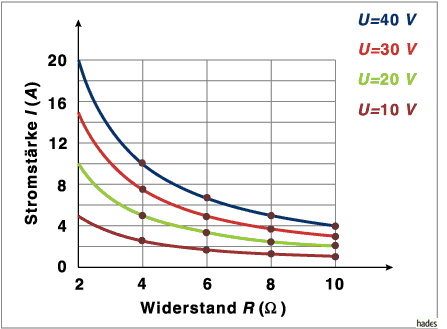

Als Ordinate werden die Stromstärke I und als Abszisse der Widerstand R
gewählt. Der Graph der Funktion ist eine Hyperbel mit der
Spannung als Parameter.
