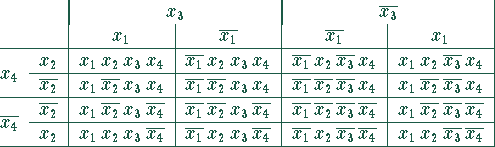

Die den Feldern eines KV-Diagrammes für vier Variablen zugeordneten Minterme lauten:
In jedes Feld wird eine 1 eingetragen, wenn der zugehörige Minterm Teil der ausgezeichneten Disjunktiven Normalform der Funktion f ist. Ansonsten wird eine 0 eingetragen oder - was die Übersichtlichkeit vergrößert - das Feld wird freigelassen.
|
|
|
|
|
|
|
|
