und
vergleicht und
eine logische 1 ausgibt, wenn A<B ist.

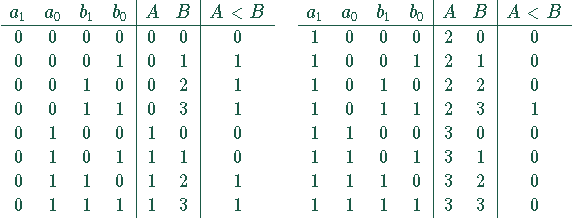

Die Wahrheitstabelle lautet:
Die ausgezeichnete Disjunktive Normalform lautet damit

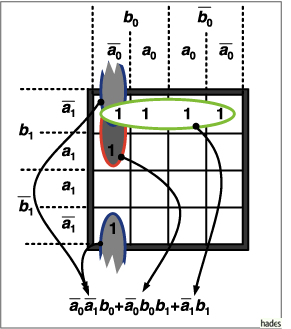

Im nachfolgenden Bild ist das KV-Diagramm mit der eingetragenen Funktion angegeben. Es sind bereits Zweiergruppen (über den Rand hinweg) und Vierergruppen von Einsen gebildet worden. Die Zuordnung der Gruppen zu Konjunktionstermen ist durch Pfeile angedeutet. Die Disjunktion dieser Konjunktionsterme ist die gesuchte minimierte Funktion.
|
|
|
|
|
|
|
|
